![](https://www.scansol.co.jp/hs-fs/hubfs/www_scansol_co_jp/image/product/pulsarphotonics/mbs/mbs_1.jpg?width=500&height=281&name=mbs_1.jpg)

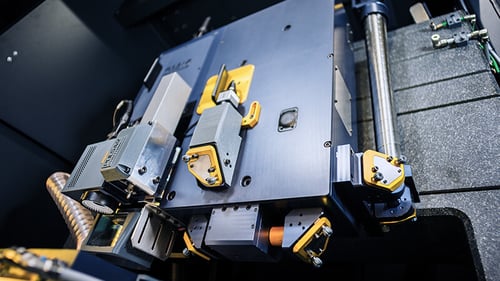

## 並列処理による大幅なプロセス高速化

ガルバノスキャナーを使用したマルチビーム加工ソリューションです。スキャンシステムの加工面には、固定ビーム配置が生成されます。ビームの数と配置は、アプリケーションに合わせて調整できます。このアプローチにより、周期的な繰り返し構造を作成するときに加工速度を倍増できます。回折ビームスプリッターに基づいて、レーザーシステムのパワーを最大100以上の部分ビームに分割できます。これにより、多くのUSPプロセスの性能制限を克服し、プロセス効率を大幅に向上できます。応用分野は、レーザードリリング、複数のコンポーネントの並列加工、またはレーザープロセスの一般的な並列化の領域です。

## 特長

FEATURES

![mbs](https://www.scansol.co.jp/hs-fs/hubfs/www_scansol_co_jp/image/product/pulsarphotonics/mbs/mbs.jpg?width=500&height=281&name=mbs.jpg)

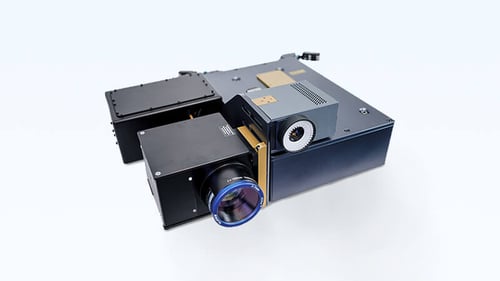

### MultiBeamScanner の仕組み

MultiBeamScannerの機能は、回折ビームスプリッターによるレーザービームの分割に基づいています。この光学要素を使用すると、ほぼあらゆる配置を作成できます。この要素は、高いレベルの均質性と全体的な効率性を備えています。ガルバノスキャナーと組み合わせると、処理平面に多数の処理ポイントが生成され、スキャナーによってワークピース上で同時に移動されます。これにより、1つのステップで同一の構造を効率的に並行して製造できます。

## 基本仕様

BASIC SPECIFICATIONS

| スポット分配 | z.B. 2×2, 4×4,…8 x8 など |
| --- | --- |
| DOEによるアドレス可能領域 | 最大 5mm x 5mm @ f=100mm |
| 波長 | – IR (1030-1070nm) – VIS (515nm/532nm) – UV (343nm-355nm) |
| 適切なパルス持続時間 | – ナノ秒 / ピコ秒 / フェムト秒 – 最大電力: 150 W – 最大パルスエネルギー: 1 mJ @ 1ps |
| スポット位置誤差 | <3 µm @ f=100mm |

 SWIPE

## 製品カタログ

PRODUCT CATALOG

[詳細仕様はこちら ](https://www.scansol.co.jp/hubfs/www_scansol_co_jp/pdf/product/pulsar-photonics/mbs/Multi-Beam-Scanner-MBS-SCANLAB-Pulsar-Photonics.pdf)

※PDF容量は2.44MBです。

## アプリケーション例

APPLICATION EXAMPLE

- 微細加工
