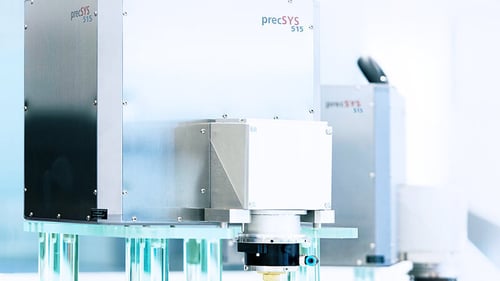

precSYS
テーパーコントロール高速ドリリング
5軸スキャニングシステムにより傾き角のコントロール可能なテーパー・逆テーパードリリングシステム。過酷な産業環境でも高精度かつ柔軟性の高い加工が可能です。
特長
FEATURES
多彩なテーパーコントロール、穴形状
超短パルスレーザー対応、テーパーコントロールドリリング専用の5軸スキャニングシステムです。ストレート、テーパー、逆テーパーの穴あけ加工に対応。円、だ円、矩形の穴形状に対応しており、トレパニング・らせんスキャニングなどスキャン軌跡を柔軟にコントロール可能。多彩な用途に合わせた高効率加工が可能です。

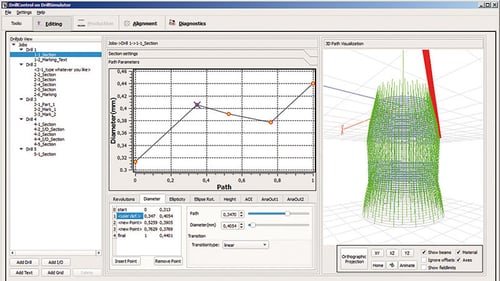

使いやすいGUIソフトウェア
テーパーコントロールドリリング用に開発された直感的に分かりやすいGUIソフトウェアが付属。柔軟で自由度の高い加工ジョブ作成のほか、加工シミュレーションにも対応し、より容易かつ効率的な加工条件決めが可能です。各種ステータスモニタリング機能も搭載し、分かりやすく高精度テーパーコントロールドリリングを活用頂けます。
耐環境性の高い高耐久性パッケージ
電子部品及びビームガイド機構のアクティブ水冷機能を搭載。さらに光路をガスパージすることで、温度変化が大きく過酷な環境でも精密加工が可能です。
precSYS 加工シミュレーション動画
基本仕様(一例)
BASIC SPECIFICATIONS
波長
|
1030nm |
515nm |
---|---|---|
入射ビーム径
|
2mm |
2mm |
スポット径(1/e2, 代表値, M2 = 1.2 のとき)
|
20 μm |
10.2 μm*¹ |
加工エリア*² (精密加工)
|
≦ 2.5 mm |
≦ 2.5 mm |
加工エリア*² (精密加工) |
≦ 5 mm |
≦ 5 mm |
最大Z軸レンジ |
± 1.0 mm |
± 1.0 mm |
*1)スペクトル帯域帯域 < 1.5 nm のレーザーの場合
*2) 直径、ノズル開口サイズにより異なる場合あり

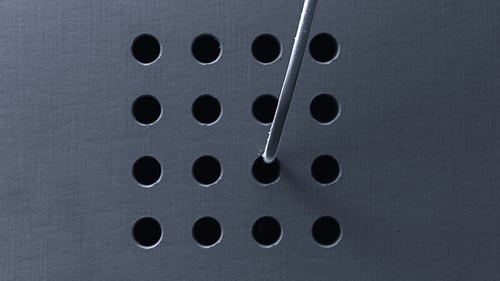

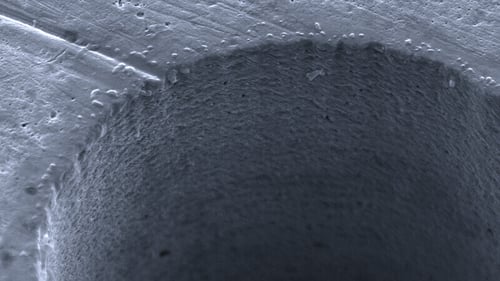

アプリケーション例
APPLICATION EXAMPLE
- 穴あけ
