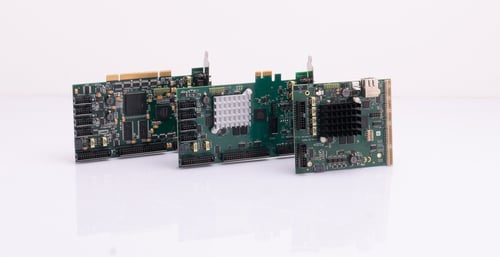

![スキャンラボガルバノスキャナ―コントロールボードRTC5 PCIとRTC5 PCIexpressとRTC6 Ethernet](https://www.scansol.co.jp/hs-fs/hubfs/www_scansol_co_jp/image/product/scanlab/rtcseries/rtc_boards.jpg?width=500&height=281&name=rtc_boards.jpg)

## 高分解能・多機能コントローラ

RTC5/RTC6は、SCANLAB 製ガルバノヘッド、Z 軸可変ユニット、レーザの一括コントロールが可能な、多機能コントロールボードです。高性能シグナルプロセッサを搭載し、付属のライブラリ（DLL）の使用により、WindowsPC で容易にプログラムの作成が可能です。スキャンシステム及びレーザ、周辺機器への信号出力/ 入力は10μsごとに実行されます。新たな通信仕様SL2-100の採用により、分解能20bit の高解像度を実現、より高精度な精密加工が可能です。また、RTC6はSCANaheadに対応しており、最新のexcelliSCANを制御することができます。

## 特長

FEATURES

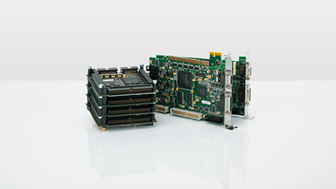

![スキャンラボガルバノスキャナー用コントロールボードRTC5の各種基板](https://www.scansol.co.jp/hs-fs/hubfs/www_scansol_co_jp/image/product/scanlab/rtcseries/RTC5.png?width=500&height=282&name=RTC5.png)

### レーザーコントロール

RTCシリーズ コントロールボードを使用して、ベクタ/ ビットマップ加工に対応したレーザコントロールプログラムを作成可能です。加工時には、ガルバノミラー位置/ 速度/ ベクタに基づくレーザ出力の自動調整も可能。超短パルスレーザ使用時にもレーザクロックとの同期制御を行うことで、精密・再現性の高いレーザ加工を実現します。

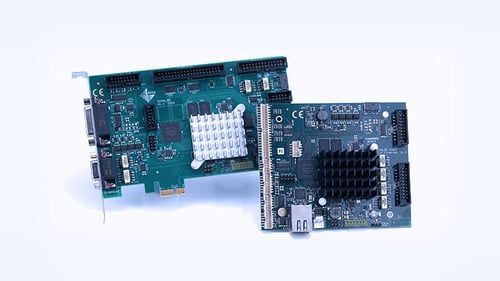

![スキャンラボガルバノスキャナー用コントロールボードRTC6のPCIexpressとEthernet基板](https://www.scansol.co.jp/hs-fs/hubfs/www_scansol_co_jp/image/product/scanlab/rtcseries/rtcseries.jpg?width=500&height=282&name=rtcseries.jpg)

### iDRIVE 機能

SCANLAB 製デジタルガルバノスキャンヘッド（excelliSCAN, intelliSCAN, intelliWELDなど)と組み合わせることで、iDRIVE 機能が使用できます。iDRIVE 機能を使用すれば、スキャン速度、ミラー位置、温度など各種ステータスのリアルタイムモニタリング及びリモート診断、加工シミュレーション、アプリケーションに対応したチューニングの切替機能が利用でき、スキャンシステムからのスキャン速度フィードバックに基づいた、スキャニング速度同期レーザーコントロールも使用可能です。

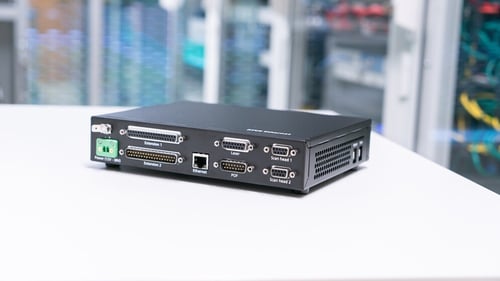

![スキャンラボガルバノスキャナー用コントロールボードRTC6 Ethernetがボックスに入ったRTC6Etherbox](https://www.scansol.co.jp/hs-fs/hubfs/www_scansol_co_jp/image/product/scanlab/rtcseries/RTC6Etherbox.jpg?width=500&height=282&name=RTC6Etherbox.jpg)

### RTC6 Ethenret Boxタイプ

stand-alone mode を搭載したEthernetにはBoxタイプ のお取り扱いもございます。詳細はお問い合わせください。

## 基本仕様（一例）

BASIC SPECIFICATIONS

|  | RTC6 | RTC5 |
| --- | --- | --- |
| PCインターフェース | PCIe, Ethernet | PCI, PCIe |
| リストメモリー | 800 万リストコマンド | 100 万リストコマンド |
| 出力周期 | 10 μs | 10 μs |
| ソフトウェアドライバー | Windows 10/ 8/ 7 (32-bit and 64-bit) | Windows 10/ 8/ 7 (32-bit and 64-bit)　 Vista/ XP (SP2 以降) |

 SWIPE

## 製品カタログ

PRODUCT CATALOG

[詳細仕様はこちら ](https://www.scansol.co.jp/hubfs/www_scansol_co_jp/pdf/product/scanlab/RTC/RTC.pdf)

※PDF容量は1.29MBです。

## アプリケーション例

APPLICATION EXAMPLE

- 微細加工
- レーザーマーキング
- 穴あけ
- 積層造形
