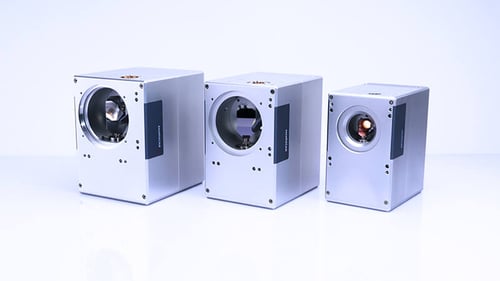

![ガルバノスキャナが搭載された箱型のガルバノスキャンヘッドexcelliSCAN](https://www.scansol.co.jp/hs-fs/hubfs/www_scansol_co_jp/image/product/scanlab/excelliscan/excelliscan.jpg?width=500&height=281&name=excelliscan.jpg)

## 高速・高精度 微細加工用ハイエンド ガルバノ スキャンヘッド

SCANLAB独自のSCANaheadコントロール技術と高性能デジタルエンコーダー搭載 ガルバノ スキャナ の統合により、精密スキャニングを実現。高速微細加工時の描画歪を軽減し、マイクロメートルレベル単位での高速微細加工が可能です。

## 特長

FEATURES

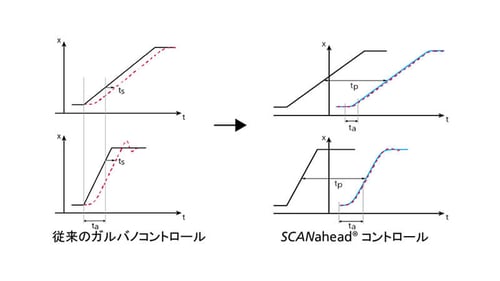

![従来のコントロールとSCANaheadコントロールの比較グラフ](https://www.scansol.co.jp/hs-fs/hubfs/www_scansol_co_jp/image/product/scanlab/excelliscan/excelliscan_1.jpg?width=500&height=281&name=excelliscan_1.jpg)

### SCANaheadコントロール

ガルバノ スキャナ 走査前に指令信号と実際の動きを比較シミュレーション、最適なパラメーターを自動計算します。低速スキャン時にも高加速度を実現し、立ち上がり時間を低減。高速・微細加工時のトラッキングエラーによる描画歪を大きく改善し、微細加工の高速化が可能です。また、各ディレイ値を自動計算・入力するため、ディレイ値の手動入力不要。高精度・高速微細加工をより簡単にお使い頂けます。

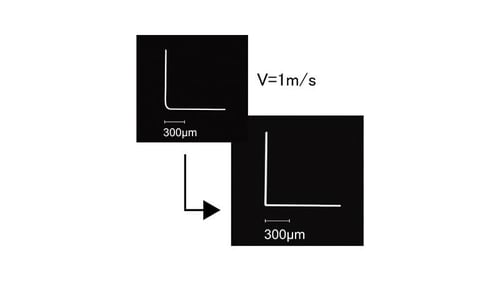

![角の加工比較](https://www.scansol.co.jp/hs-fs/hubfs/www_scansol_co_jp/image/product/scanlab/excelliscan/excelliscan_2.jpg?width=500&height=281&name=excelliscan_2.jpg)

### 加工比較①

左画像）従来機による加工。トラッキングエラーによるコーナー部の丸まりが発生。
右画像）同速度・同寸法で加工。トラッキングエラーによる歪を低減している。

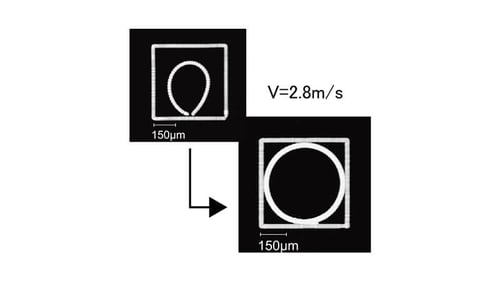

![四角と円の加工比較](https://www.scansol.co.jp/hs-fs/hubfs/www_scansol_co_jp/image/product/scanlab/excelliscan/excelliscan_3.jpg?width=500&height=281&name=excelliscan_3.jpg)

### 加工比較②

左画像） 従来機による加工。ミラーが追従できずトラッキングエラーによる円歪みが発生。
右画像） 同速度・同寸法で加工。トラッキングエラーによる歪を低減している。

## 基本仕様（一例）

BASIC SPECIFICATIONS

|  | excelliSCAN14 | excelliSCAN20 | excelliSCAN30 |
| --- | --- | --- | --- |
| 入射ビーム径 | 14mm | 20mm | 30mm |
| トラッキングエラー | 0 | 0 | 0 |
| 最大スキャン速度*1 | <30m/s | <16m/s | <11.2m/s |
| 加速度 | 51,000m/s² *² | 25,600 m/s² *³ | 20,800 m/s² *⁴ |

 SWIPE

*1) f = 160 mm fθレンズ使用時
*2) 角加速度 3.2 × 10 ⁵ rad/s²　相当
*3) 角加速度 1.6 × 10 ⁵ rad/s²　相当
*4) 角加速度 1.3 × 10 ⁵ rad/s²　相当

## 製品カタログ

PRODUCT CATALOG

[詳細仕様はこちら ](https://www.scansol.co.jp/hubfs/www_scansol_co_jp/pdf/product/scanlab/excelliscan/excelliSCAN.pdf)

※PDF容量は1.42MBです。
