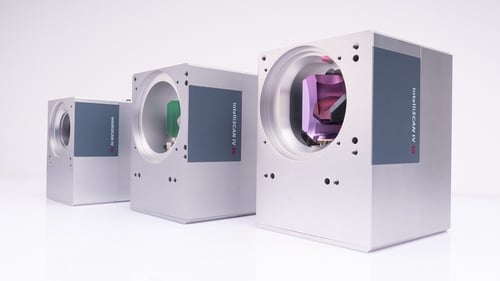

intelliSCAN Ⅳ

intelliSCANIV-Serie

スタイリッシュで高ダイナミックな ガルバノ スキャン ヘッド

intelliSCAN IVは、好評を得ている ガルバノ スキャン ヘッドintelliSCANシリーズの最新機種です。従来のintelliSCANの特長に加え、excelliSCANでしか利用できなかったSCANaheadコントロールも利用可能になりました。外観も新たにコンパクトで防塵・防水ハウジングになり、より使いやすくなりました。

特長

・アプリケーションに合わせたチューニング選択
・SCANaheadコントロール対応
・高ダイナミックスに特化した設計
・コンパクトで防塵・防水ハウジング(IP 66)



基本仕様(一例)



  intelliSCANⅣ10

intelliSCANⅣ14
intelliSCANseⅣ14

 intelliSCANⅣ20 intelliSCANⅣ30
intelliSCANseⅣ30
入射ビーム径 10mm 14mm 20mm 30mm
チューニング  SCANahead  Vector  SCANahead  Vector  SCANahead  Vector SCANahead  Vector
トラッキングエラー 0ms  0.08ms 0ms  0.12ms 0ms  0.21ms 0ms  0.32ms
最大スキャン速度*  57.6m/s  25.6m/s  38.4m/s  19.2m/s  19.2m/s  12.8m/s  9.0m/s  8.0m/s

*f = 160 mm fθ レンズ使用時

製品カタログ

※PDF容量は1.29MBです。

アプリケーション例

  • 微細加工
  • 穴あけ
  • 溶接
  • 積層造形
  • 高出力加工 切断
  • レーザークリーニング
