OCTSCAN 2.5

OCTSCAN_25

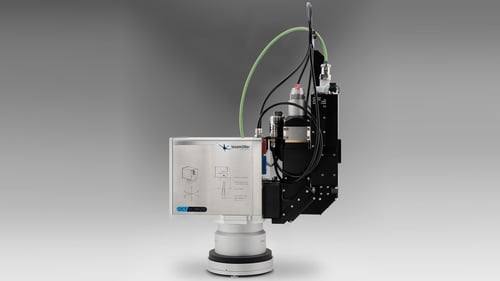

OCTSCAN 2.5– リモートレーザー溶接光学系

OCT分析 (光干渉断層撮影)装置 をガルバノスキャンヘッドに搭載した溶接アプリケーションです。
バッテリーセルやバスバーなどの電気・電子部品のリモート溶接において、超高速溶接加工を実現します。
加工後の溶接部形状の分析（シーム検査）が可能であるため、要求の厳しいアプリケーションにもご使用いただけます。

特長

OCTSCAN 2.5を使用する利点

・固体レーザーとfθ走査光学系を使用した効率的なリモート溶接
・ウォブル溶接や高速での小さな円でも、溶接前、溶接中、溶接後の分析で最高のOCTパフォーマンスを実現
・加工対象物に対する加工レーザーの正確な位置決めのための部品上の幾何学的特徴を認識
・焦点位置を制御するための高速フォーカスレンズ
・WELDCHECK（ダイオードベースの品質保証システム）による拡張が可能
・オプションのACATシステムを使用したTCP （ツールセンターポイント）の高速キャリブレーションと焦点位置の確認



OCTを使用する利点

・1つの同軸センサーシステムに基づくキーホールの深さとシーム検査のリアルタイム測定
・さまざまなシーム構成の高速かつ正確なシームトラッキング、およびさまざまな方向と向きでのシームトラッキング
・さまざまな表面特徴と継ぎ目形状に対する堅牢で検証済みの検出および評価アルゴリズムを提供
・溶接およびシームの欠陥をオンラインで検出し、即時に通知
・加工光やその他の迷光に依存しない測定技術

高精度で高速な溶接加工

OCTSCAN 2.5は、正確なシームトラッキングとキーホール深さをリアルタイムで測定し、溶接位置を正確に判断し、加工します。OCTを搭載しているため凝固溶接部の形状の測定と評価も可能にします。


動画ではどのようにトラッキングを行い、溶接加工を行うのかを見ることが出来ます。

システムコントローラとの通信は Ethernetフィールドバスプロトコルを介して行われるため簡単に設置できます。
Lessmüllerソフトウェアを使用することで、システム全体のパラメータ設定と初期化が行えます。測定データを分析し、評価や品質管理のために記録することもでき、プロセスの安定性と変動の長期的な分析を確立することが可能です。
また、OCTSCAN 2.5システムのパフォーマンスは、Lessmüller 社の WELDCHECKセンサーを使用するか、同軸観察用のカスタム カメラ ソリューションを統合することで拡張できます。

製品カタログ

※PDF容量は　3.1MBです。

アプリケーション例

  • 自動車
  • バッテリー
  • パワートレイン
  • eモビリティ
  • 医療技術
  • 機械工学
  • 白物家電
